TA13钛板规格参数_焊接_合金_制造

TA13合金概述

TAl3钛合金又称Ti一230、IM 1230，名义成分为Ti一2．5Cu，是一种低强度、高塑性的a型钛合 金，只含有2．5％共析型口稳定元素Cu。该合金具有良好的工艺塑性、焊接性和热稳定性一。TAl3 钛合金在英国的应用十分广泛，除罗罗公司用来制造军用“斯贝”航空发动机的外涵道部件，如引射机匣、后锥体等，还用于制造飞机结构件，长期工作温度可达350℃。在我国，TAl3钛合金也已用来制造航空发动机上使片的加力燃烧室外侧引射机匣、后锥体和排气收集器上使用的加强带、加强圈、支撑圈等。 生产的半成品100主要有板材、棒材、锻件、环轧件、丝材等。

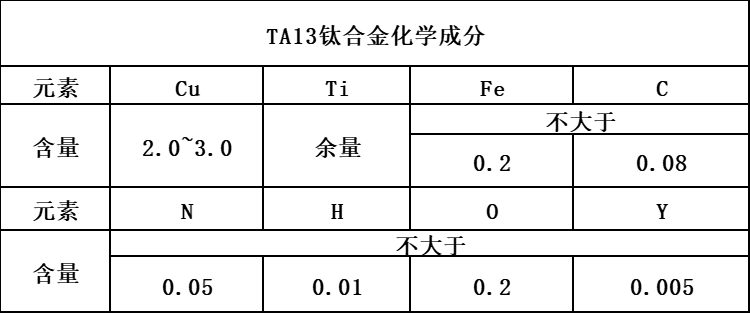

TA13钛合金化学成分

焊接性能

TA13合金可应用于焊接结构，一般采用钨极氩弧焊、电子束焊、电阻焊、闪光焊和压焊。在适当控制焊接技术的情况下，TA13合金很容易焊接，其接头强度系数可达100%，但拉伸和弯曲延性略有降低。

零件热处理工艺

零件采用退火状态的合金，经过机加工或焊接的零件应进行去应力退火。如果零件采用固溶时效状态，则用预先固溶处理的薄板进行成形及焊接，然后再将制成的零件时效。复杂的零件为防止变形可使用合适的夹具进行约束时效。

密度 p=4.56g/cm3

熔炼工艺

选用优质海绵钛为原料，以适当规格的Cu屑为合金添加剂，经混料一压制电极块_电极组焊-+一 次真空熔炼-+二次惰性气体保护熔炼，得到4,700mm的大规格TAl3钛合金铸锭。
